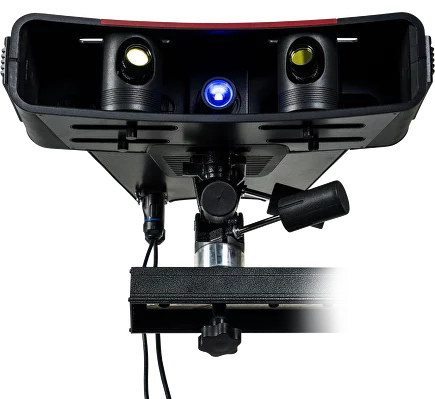

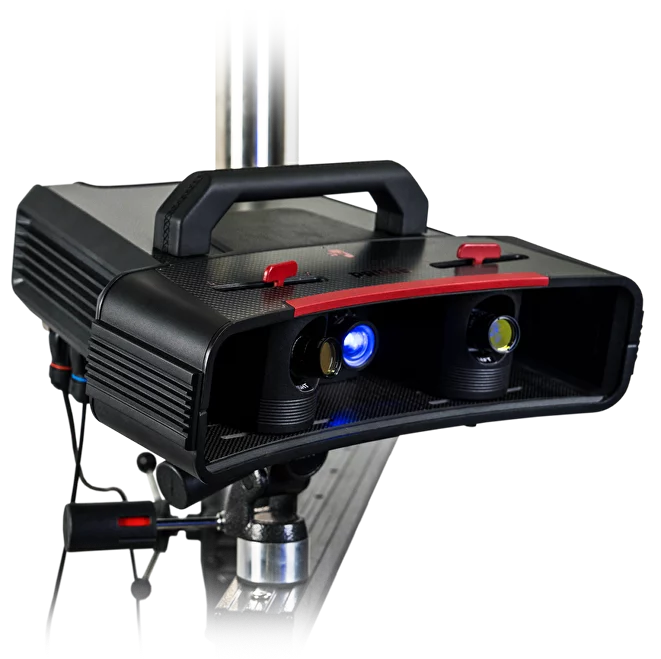

3D сканер RangeVision Prime
- Размер сканируемых объектов - от 1 см до 5 м
- Метрологический инструмент - внесён в государственный реестр средств измерений
- Высокая точность сканирования - до 0.014 мм
- Три режима сканирования - базовый, с маркерами, на поворотном столе
- Яркий проектор - сканирование чёрных объектов без матирования
- Карбоновый корпус - надёжная защита от тепловых деформаций и безопасность транспортировки
3D сканер промышленного класса
RangeVision Prime - метрологический инструмент, предназначенный для контроля качества и реверс-инжиниринга. Благодаря камерам с разрешением 12 Мп 3D сканер демонстрирует высочайшую точность оцифровки крупных и малых объектов - точность до 14 микрон.
RangeVision Prime удовлетворяет принятым на предприятиях требованиям систем менеджмента качества - устройство находится в государственном реестре средств измерений.
Контроль качества

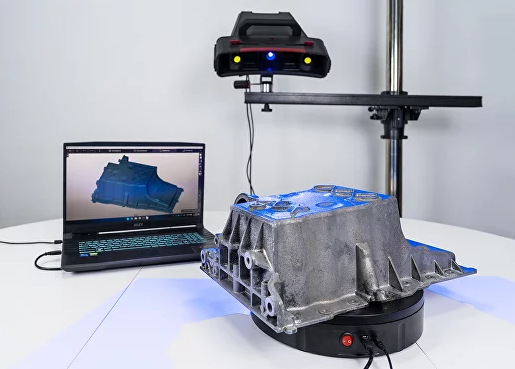

3D сканер rangeVision Prime позволяет осуществлять быстрый 3D-контроль геометрии и получать высокоточные 3D-данные не контактируя с объектом.
С помощью трёхмерного сканирования контролируется износ запасных частей, оснастки и инструмента, а также малейшие отклонения геометрической формы изделий.
Обратное проектирование
RangeVision Prime позволяет сканировать детали и узлы промышленного оборудования для их дальнейшего воспроизведения, ремонта или модификации.
3D сканер станет эффективным инструментом для решения задач в области импортозамещения. С его помощью можно локализовать производство импортных запасных частей, поставки которых затруднены или невозможны.
Умное программное обеспечение
Фирменное программное обеспечение RangeVision, RV 3D Studio, упрощает процесс обработки сканов благодаря наличию следующих функций:
- Автоматическая и ручная сшивка, заполнение пустот, сглаживание поверхностей
- Упрощение 3D моделей
- Корректировка дефектов сетки
- Авто удаление небольших артефактов, шума
- Экспорт трёхмерных моделей в наиболее популярные форматы - STL, OBJ, PLY
- Импорт CAD файлов в универсальном STEP-формате позволяет связать RV 3D Studio c программами 3D проектирования

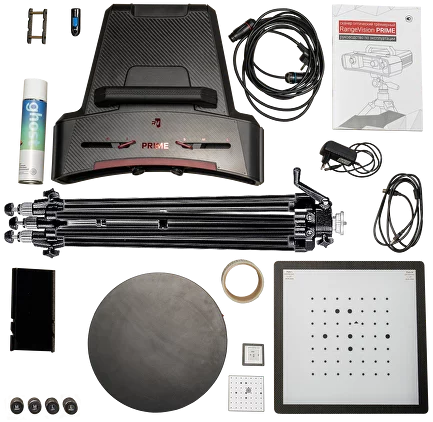

Комплектация 3D сканера RangeVision Prime
3D сканер RangeVision Prime- Кабель USB 3.0 для связи с ПК
- Комплект объективов со светофильтрами
- Кабель питания
- Комплект калибровочных полей
- Набор подставок для калибровочных полей
- Штатив
- Матирующий спрей
- Маркеры
- Защитный кейс
- Транспортировочная упаковка
- Поворотный стол с USB кабелем для ПК и блоком питания
- Программное обеспечение RV 3D Studio
- Паспорт на 3D сканер RangeVision Prime
- Инструкция пользователя
- Сертификат первичной поверки средств измерения
-
Технология сканирования
структурированный подсвет
-
Точность
до 14 мкм
-
Размер области сканирования (ШхГхВ)
570х400х460 мм (L)
330х250х300 мм (M)145х100х130 мм (S) -
3D-разрешение
0,125 мм (L)
0,08 мм (M)0,035 мм (S) -
Рабочее расстояние
900 мм (L)
500 мм (M)250 мм (S) -
Пределы допускаемой абсолютной погрешности
0,028 мм (L)
0,024 мм (M)0,014 мм (S) -
Разрешение камер
12 Мп
-
Размеры сканирующего модуля (ШхДхВ)
450х410х150 мм
-
Формат данных
STL, OBJ, PLY, ASCII
-
Источник подсвета
LED
-
Принцип сканирования
Структурированный подсвет
-
Вес сканирующего модуля, не более
6,5 кг
-
Операционная система
Windows 8, 10, 11; 64 bit
-
Электропитание
220 В, 200 Вт
-
Интерфейс подключения
USB 3.0
