3D сканер RangeVision Proton

RangeVision Proton - российский оптический 3D-сканер с возможностью роботизации

Главные характеристики:

Точность сканирования - до 0.05 мм
3D-разрешение - 0.032 мм
Размер объектов сканирования - от 1 см до 1 м
Кол-во областей сканирования - 2

все технические характеристики

Только официальное и сертифицированное оборудование с гарантией и поддержкой

Цена: 3 950 000 ₽

Под заказ

Оформить заказ

нашли дешевле, снизим цену!

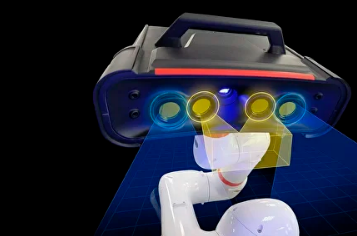

Две зоны сканирования

В системе реализовано две зоны сканирования — XS-M и S-M. За каждую зону отвечает своя пара камер, изначально откалиброванная под соответствующий измерительный объём. Переключение между зонами выполняется автоматически с помощью программного обеспечения — ручная настройка не требуется.

3D-сканирование с точностью до 5 микрон

3D?сканер Proton отличается высокой точностью — это самая точная модель в линейке RangeVision. В данный момент ведётся процедура включения устройства в Реестр средств измерений и Реестр российской радиоэлектронной продукции.

Два режима работы: стационарный и в составе роботизированной ячейки

Сканер совместим с роботизированными ячейками и может использоваться в стационарном режиме. Благодаря рамной конструкции устройство сохраняет калибровку даже при динамических перемещениях в составе роботизированного комплекса. Для интеграции с промышленными роботами предусмотрено крепление к стандартным фланцам по стандарту ISO 9409-1.

Бесшовное управление двумя зонами сканирования

Proton обеспечивает бесшовное управление двумя зонами измерения. Каждая пара камер предварительно настроена под свой измерительный объём. Переключение между зонами осуществляется исключительно программным способом в рамках одного рабочего цикла — это исключает необходимость ручной перенастройки, замены оптики или физического взаимодействия со сканером, благодаря чему робот продолжает работу без остановок.

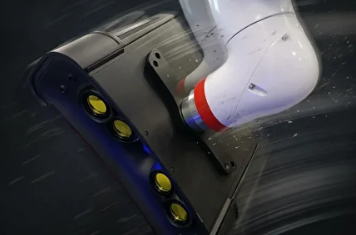

Устойчивая конструкция

Конструкция оптического блока и внутренние элементы устройства специально разработаны так, чтобы сохранять точность измерений при воздействии инерционных нагрузок и вибраций — в том числе в условиях динамичного движения манипулятора.

Универсальное решение

RangeVision Proton отличается универсальностью монтажа и интеграции. Он оснащён интерфейсом под стандартные фланцы промышленных роботов и коботов по стандарту ISO 9409-1 — дополнительные переходники не требуются. Для встраивания в системы контроля производства при необходимости предоставляется API.

Комплектация

3D-сканер и комплектующие:

3D-сканер Rangevision Proton
Лицензионный ключ, встроенный в сканирующий модуль
Кабель USB 3.0 для подключения ПК
Кабель питания для подключения к сети 220 В
Комплект калибровочных полей из углепластика
Усиленный штатив
Защитный чемодан с ложементом для транспортировки и хранения

Поворотной стол в комплекте:

Поворотный стол (диаметр 32 см, грузоподъёмность 60 кг)
Кабель USB 2.0 для подключения к ПК
Блок питания и кабель для поворотного стола

Программное обеспечение и документация:

Программа сканирования и обработки RV 3D Studio
Паспорт на сканер
Руководство пользователя
Сертификат первичной поверки средства измерения

Технология сканирования
Структурированный подсвет
Точность
до 5 мкм
Разрешение камер
9 MP
Источник подсвета
Синий LED
Размер области сканирования
XS: 135х60х90 мм

S: 230х110х140 мм

M: 415х210х300 мм
Рабочее расстояние
XS: 250 мм

S: 360 мм

M: 710 мм
3D-разрешение
XS: 0.032 мм

S: 0.055 мм

M: 0.1 мм
Пределы допускаемой абсолютной погрешности измерений
XS: 0.005 мм

S: 0.010 мм

M: 0.015 мм
Интерфейс подключения
USB 3.0
Электропитание
220 В, 150 Вт
Размер сканирующего модуля
367х273х165 мм
Вес сканера
4.5 кг
