Обзор профессиональных 3D-сканеров Thor3D

Обзор портативных 3D-сканеров Calibry

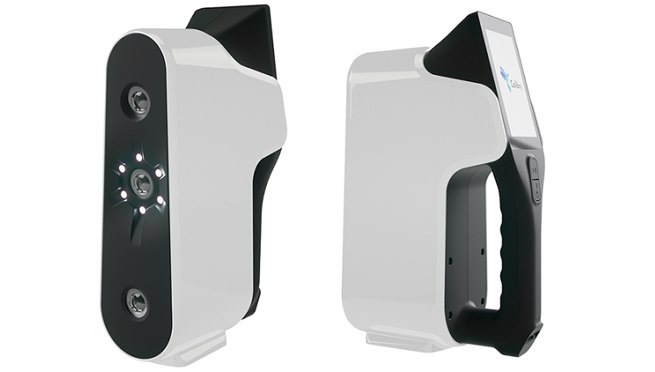

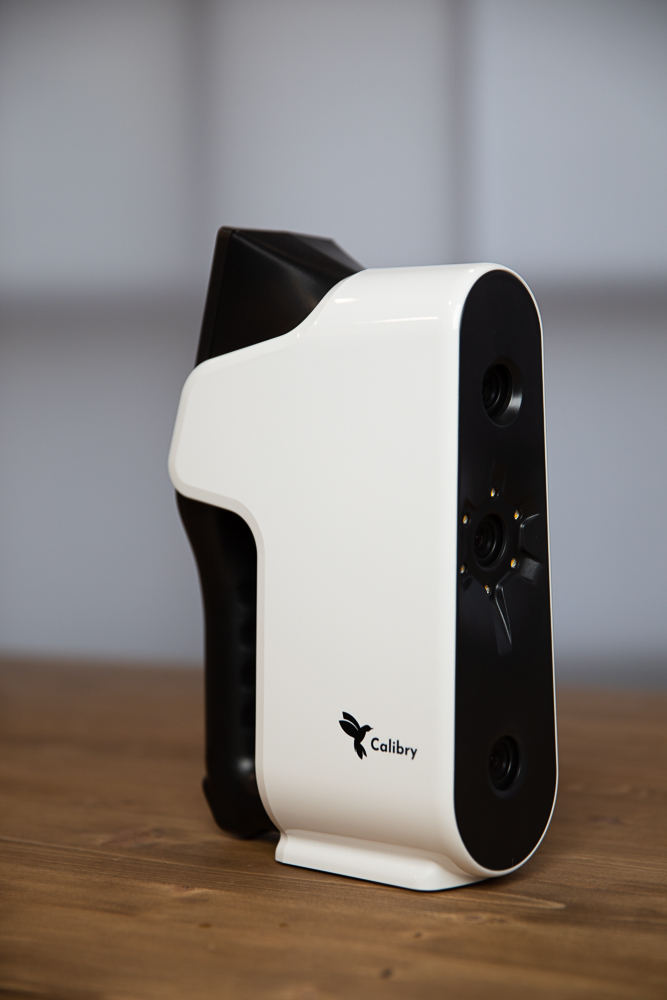

Компания Thor 3D – российский производитель профессиональных 3D-сканеров. Предложение компании включает два сканера, Calibry и Calibry mini, а также программное обеспечение CalibryNest. 3D-сканер Calibry предназначен для оцифровки объектов средних и крупных размеров от 30 см до 10м, в то время как Calibry mini подойдет для работы с небольшими предметами, от 2 см до 30 см.

Применения 3D-сканеров Calibry

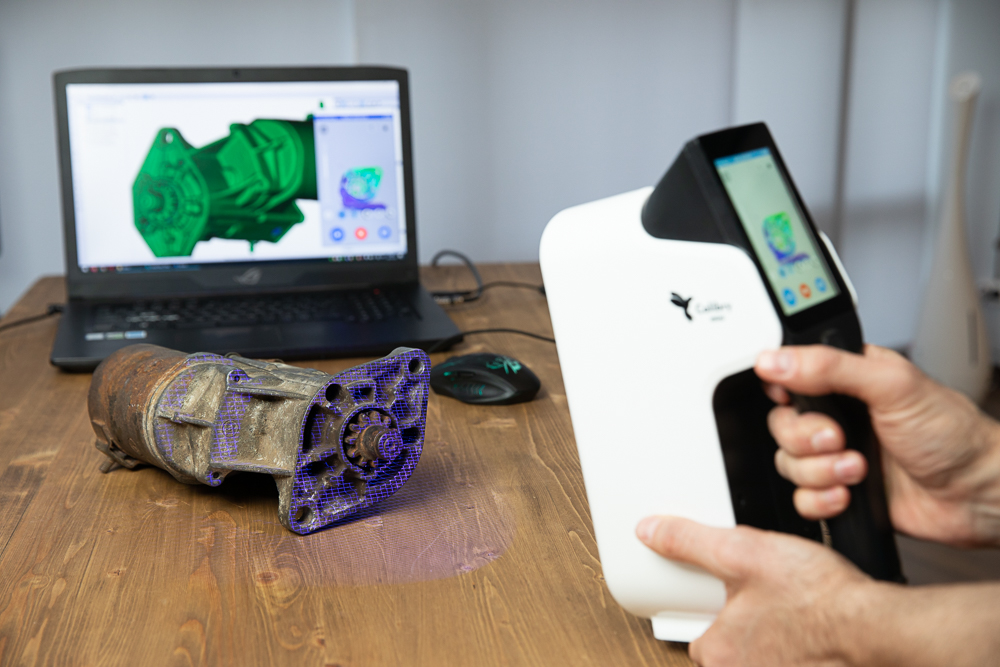

Обратное проектирование (реверс-инжиниринг)

Существующие комплектующие и запасные части зачастую изнашиваются и устаревают, требуя внесения изменений в конструкцию. В таких случаях решением является технология трёхмерного сканирования, которая позволяет создать 3D-модель изделия. После оцифровки детали с помощью 3D-сканера можно модернизировать ее  дизайн с учетом текущих требований.

Контроль качества и измерений

Изготовленные детали нуждаются в проверке их соответствия проектной документации. 3D-сканеры Calibry позволяют оценить размеры изделий и заметить любые отклонения от первоначального чертежа ещё на этапе опытного производства.

Аддитивное производство

Полученные с помощью 3D-сканера трёхмерные модели могут быть отправлены на 3D-принтер для послойного выращивания. В комбинации с технологиями 3D-печати сканеры Calibry позволяют самостоятельно производить запасные части и комплектующие, а не ждать поставки производителя, что особенно актуально сегодня, когда многие логистические цепочки нарушены или вовсе прекратили существование.

Сохранение культурного наследия

Сканирование культурных объектов позволяет сохранить их точные 3D-модели. В случае, если что то случится со статуей или скульптурой всегда будет возможность воспроизвести ее, основываясь на трёхмерных данных.

Технология сканирования

3D-сканеры Calibry используют технологию структурированного света, которая заключается в следующем:

• Световая сетка проецируется на объект при помощи встроенного проектора.
• Свет отражается, а встроенные камеры фиксируют искажение сетки.
• Искажение анализируется в режиме реального времени с помощью мощных алгоритмов с использованием встроенного компьютера Drake или в случае Calibry с использованием ноутбука, к которому подключен сканер.
• Это делается непрерывно (до 35 раз в секунду), поэтому трехмерное изображение начинает формироваться сразу на экране, когда сканер перемещают вокруг объекта.

Главные особенности 3D-сканеров Calibry

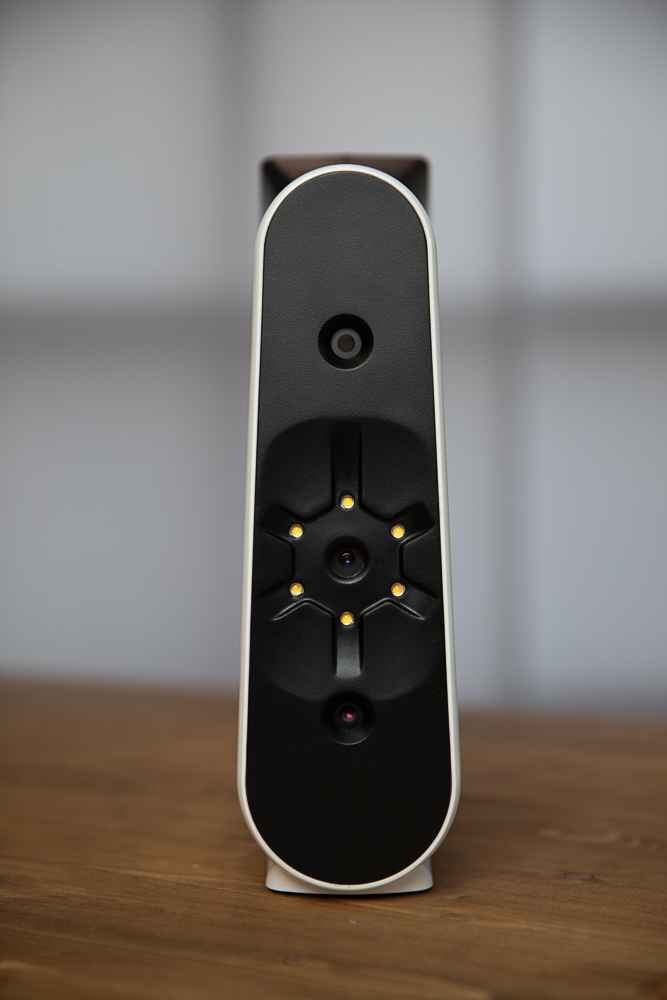

Фирменная камера производителя

Текстурная камера, используемая для захвата объектов, является собственной разработкой компании Thor3D. Разрешение камеры составляет 2.3 Мп, скорость работы 3 миллиона точек в секунду, а точность 0.1 мм.

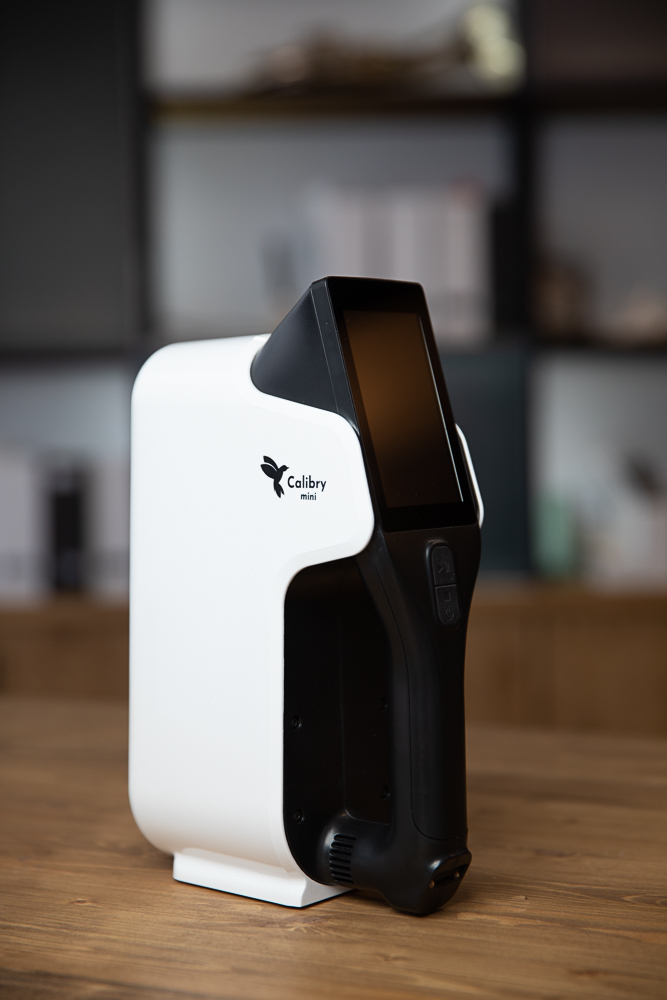

Сенсорный дисплей

На корпусе 3D-сканеров Calibry и Calibry mini расположен сенсорный экран, на который передается изображение сканируемого объекта. Это решение значительно упрощает работу пользователя, так как нет необходимости обращаться к экрану компьютера или ноутбука для оценки результатов сканирования.

Объединение данных с двух сканеров

Результаты сканирования, передаваемые Calibry и Calibry mini, можно объединять. Это особенно удобно в тех случаях, когда требуется оцифровка крупных объектов, конструкция которых содержит небольшие элементы.

Сканирование традиционно сложных объектов

Трёхмерные сканеры Calibry успешно справляются с острыми краями, черными и блестящими поверхностями, волосами. Кроме того, устройства способны осуществлять цветное сканирование объектов.

Программное обеспечение Calibry Nest

ПО сканеров Calibry бесплатное, скачать его можно с официального сайта производителя. Возможна установка программы на неограниченное число устройств, что будет крайне удобно, например, учащимся и сотрудникам образовательных учреждений.

Программное обеспечение предназначено для обработки результатов сканирования на ПК или ноутбуке. В софте предусмотрены два режима работы, «Простой» и «Расширенный», благодаря чему с работой с легкостью справятся даже начинающие пользователи.

К основному функционалу программы можно отнести следующие опции:

• Заполнение отверстий
• Упрощение полигональной сетки
• Добавление текстуры
• Экспорт в наиболее распространенные форматы файлов – stl, obj, ply

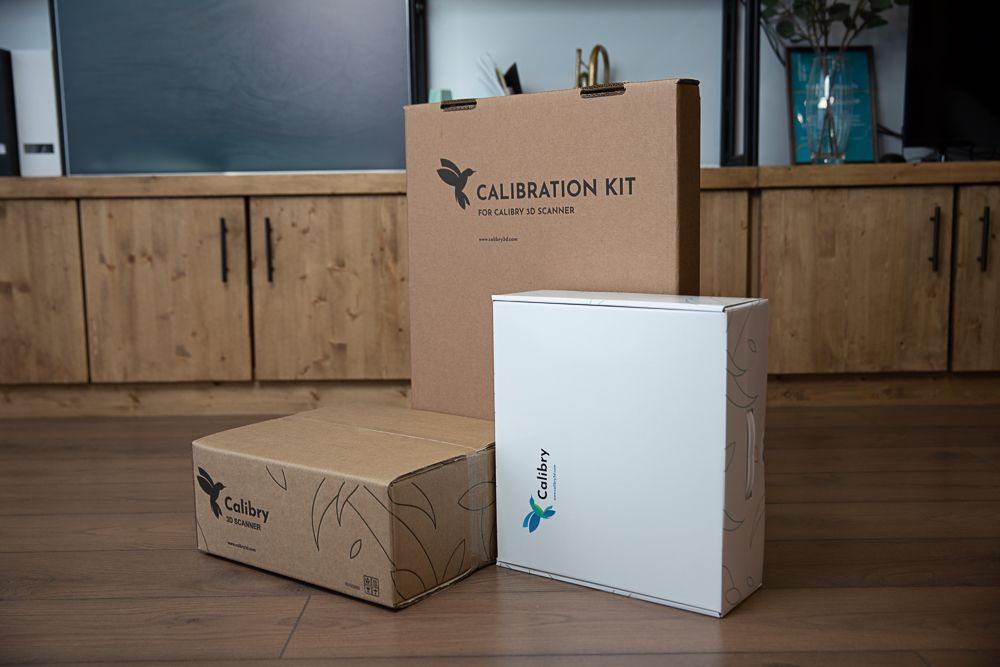

Комплект поставки

В комплектацию 3D-сканеров Calibry помимо самих устройств входят калибровочная пластина, кабель питания, кабели для подключения к ПК или ноутбука, набор твердых меток для захвата объектов с монотонной текстурой, а также руководство пользователя.

Резюме

3D-сканеры Calibry – профессиональное решение для сотрудников образовательных учреждений, архитектурных бюро, музеев, производственных предприятий и работников медицины. Устройства отличаются простотой и удобством эксплуатации, предоставляя возможность даже начинающим пользователям получать качественные 3D-модели крупных и малых объектов.
