3D-сканирование используется в инжиниринге, ремонте, производстве оснастки, реверс-инжиниринге и контроле качества. Главная ценность процесса в точном цифровом описании геометрии детали без ручных измерений и человеческого фактора.

Как работает 3D-сканирование

Современные 3D-сканеры используют два типа систем — структурированный свет и лазерное сканирование. Оба варианта работают по схожему принципу, на поверхность наносятся световые проекции, камера фиксирует их и строит облако точек с привязкой к пространству.

Параметры, которые определяют точность результата:

1. разрешение сенсоров и качество оптики;
2. стабильность калибровки;
3. алгоритмы сшивки облаков;
4. компенсация бликов и отражений;
5. жесткость конструкции и стабильность базы.

Профессиональные сканеры фиксируют геометрию с точностью 0,01–0,03 мм и формируют полноценную поверхность в формате STL, OBJ или облако точек для CAD-моделей.

Где используется 3D сканирование

Реверс-инжиниринг

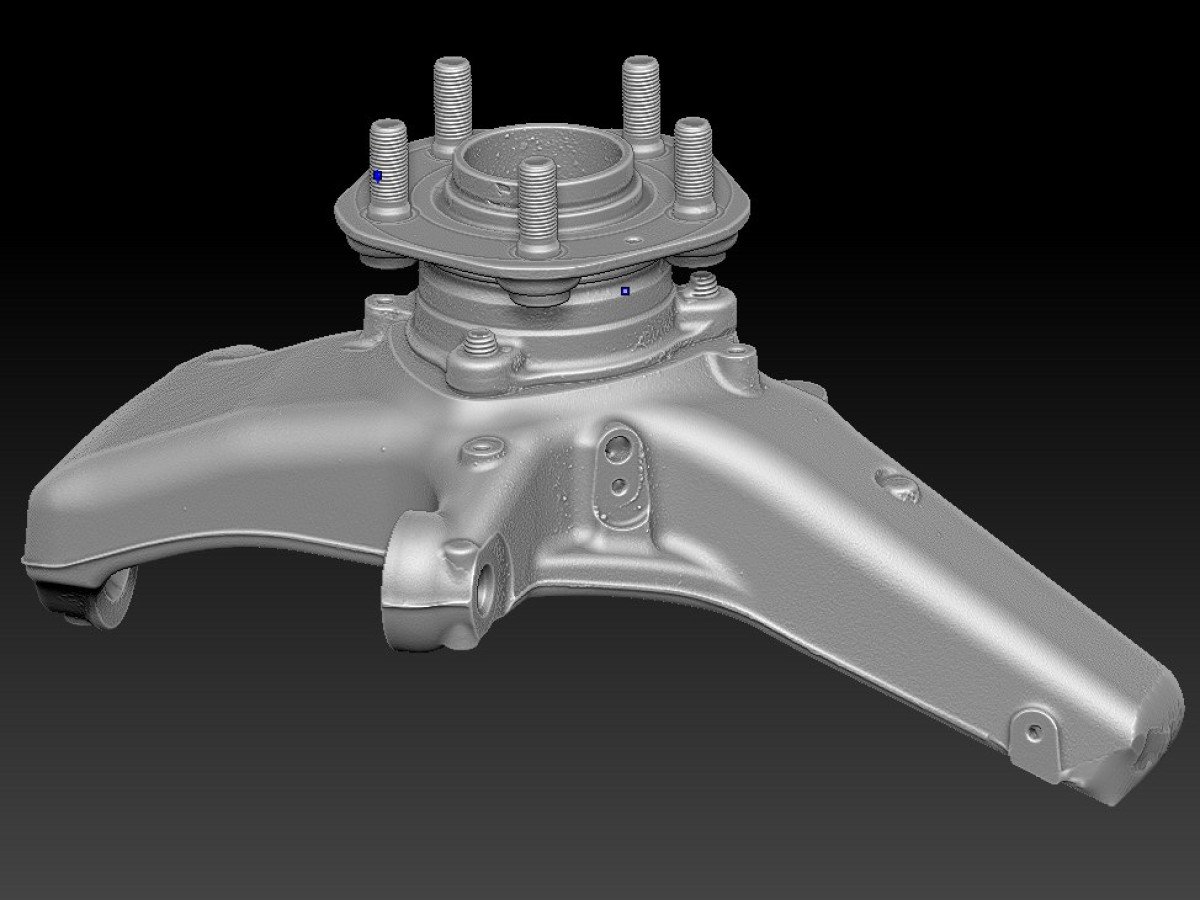

Если нет чертежей, а деталь нужно восстановить, отсканированная модель становится основой для CAD-реконструкции. Применяется в машиностроении, ремонте оборудования, модернизации узлов, реставрации редких деталей.

Контроль геометрии

Сравнение STL-модели с эталонным CAD показывает отклонения, включая перекосы, износ, деформации, смещение посадочных мест. 3Д сканирование используется в серийном производстве, приёмке партии, калибровке оснастки, проверке точности после мехобработки.

Оцифровка сложных поверхностей

Органические формы, фигурные корпуса, литые элементы, детали с внутренними радиусами сканируются быстрее и точнее, чем измеряются штангенциркулем или КИМ.

Подготовка оснастки и шаблонов

3D-сканирование позволяет снять размеры с изделия, для которого нужна форма, направляющий шаблон, посадочная площадка или защитная накладка.

Как проходит процесс сканирования детали

Профессиональные процессы отличаются от любительских точностью и контролем среды:

1. Подготовка поверхности — устранение бликов, нанесение матирующего слоя (если требуется), фиксация маркеров для стабильной привязки.

2. Калибровка оборудования — обеспечивает повторяемость результата.

3. Сканирование — захват геометрии под разными углами, работа с труднодоступными зонами, контроль перекрытия.

4. Сшивка облаков точек — точное совмещение фрагментов в единую модель с минимальными искажениями.

5. Редактирование модели — очистка шумов, построение поверхности, экспорт в нужный формат.

6. Передача данных клиенту — STL для печати, STEP/IGES для CAD, цветные карты отклонений для контроля качества.

Преимущества 3D-сканирования в промышленности

Технология заменяет сразу несколько традиционных процессов: ускорение измерений в 5–20 раз, оцифровка геометрии без человеческого фактора, сравнение партии изделий между собой, сокращение времени на реверс-инжиниринг и снижение ошибок при проектировании оснастки.
