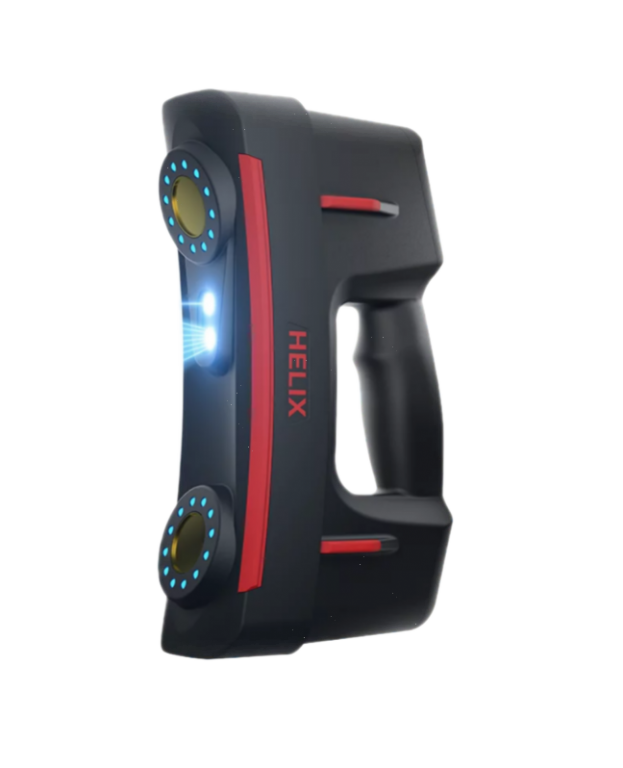

3D сканер RangeVision Helix
RangeVision Helix - лазерный 3D сканер для сканирования объектов сложной геометрической формы.
- Точность - до 35 микрон
- 3D разрешение - до 0.15 мм
- Размер сканируемых объектов - от 5 см до 5 м

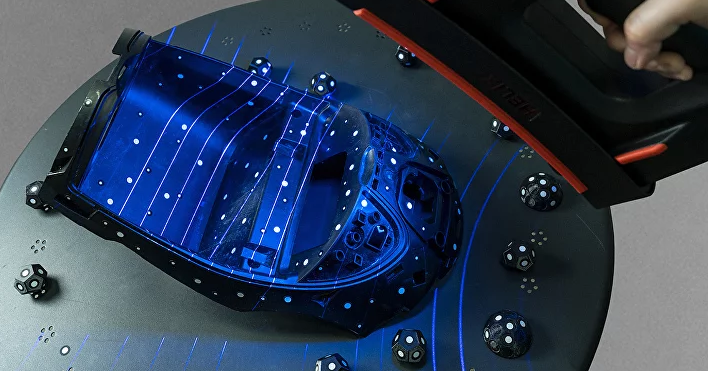

Оцифровка черных и блестящих поверхностей
Helix сканирует объекты синим лазером. В сравнении с красным, синий цвет меньше рассеивается при соприкосновении с поверхностью.
Благодаря этому 3D сканер лучше справляется с традиционно сложными задачами, такими как оцифровка черных или блестящих предметов.

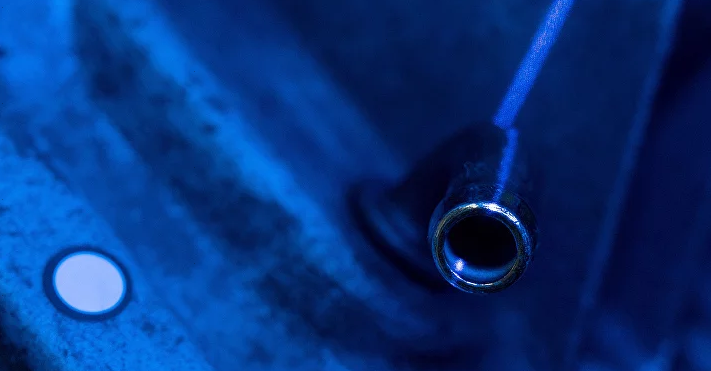

Захват труднодоступных элементов
Лучи лазера проникают в различные внутренние полости объектов - выемки, пазы, отверстия.
Короткая длина волны лазера обеспечивает оптимально сфокусированный луч, что повышает точность измерений и позволяет захватывать даже самые малые элементы геометрии.
2 режима сканирования для разных задач
В режиме одной линии - для обеспечения максимальной точности оцифровки
В режиме семи линий - для обеспечения максимальной скорости сканирования. Захват до 1 200 000 млн. точек в секунду

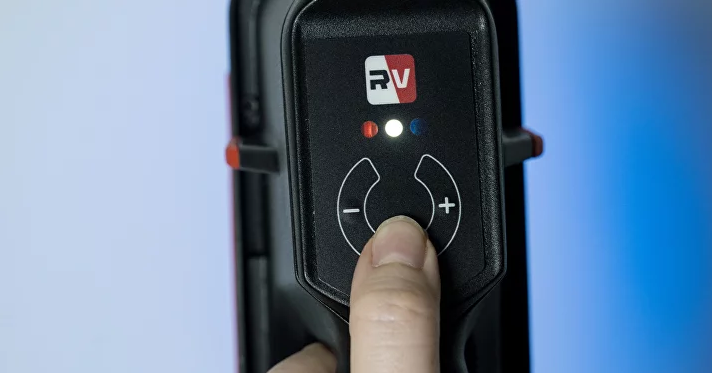

Моментальное управление параметрами сканирования
На корпусе RangeVision Helix реализованы кнопки управления, которые позволяют регулировать различные настройки (вид, яркость, количество линий) прямо в процессе оцифровки и не отходя к ноутбуку.
Компактность и мобильность
Ручной 3D сканер RangeVision Helix весит всего 900 грамм и поставляется в комплекте с кабелем длиной 5 метров.
Устройство может использоваться как и в обычном месте своего хранения, так и при выездных работах. Дополнительно возможно приобретение внешнего аккумулятора.

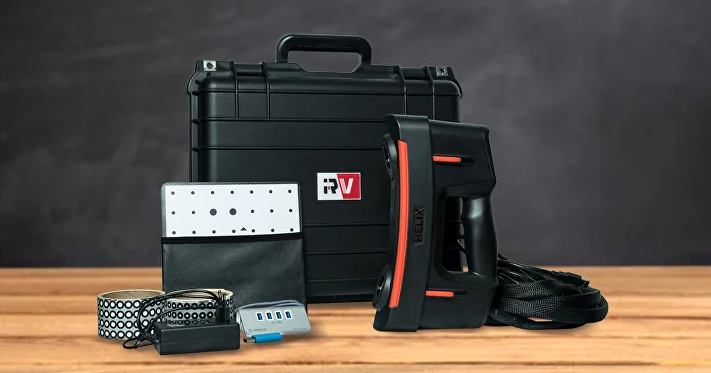

Комплектация
3D сканер RangeVision Helix:
Модуль сканирования
Хаб: USB 3.0, Type-C
Блок питания и 5-метровый кабель питания
Калибровочное поле, чехол для поля
Транспортировочный кейс с ложементом
ПО и документация:
- Лицензионный ключ
- Руководство пользователя
- Паспорт устройства
Расходные материалы:
- Самоклеющиеся метки
Дополнительные опции:
- Поворотный стол TS / TL / TXL
- Внешний аккумулятор
- Магнитные и геометрические метки
-
Технология сканирования
Лазерное
-
Точность
до 35 мкм
-
Источник света
Синие лазерные линии
-
Режим сканирования
2 режима (7 + 1 линии)
-
Максимальное разрешение
0.15 мм
-
Скорость сканирования
до 200 FPS
-
Количество точек в секунду
1 200 000
-
Глубина резкости
320-420 мм
-
Размер рабочей зоны
320х240 мм
-
Размеры сканируемых объектов
5 см - 5 м
-
Температура эксплуатации
+5С - +45С
-
Программное обеспечение
RV 3D STUDIO
-
Выходные форматы данных
stl, obj, wrl, ply, asc, off, sc3d, ptx
-
Управление и индикация
3 кнопки, 3 диода
-
Интерфейс
2 x USB 3.0
-
Класс лазера
IIIB
-
Питание
220 В-12 В, 3 А
-
Вес сканера
900 гр
-
Габариты сканера
287х167х85 мм
